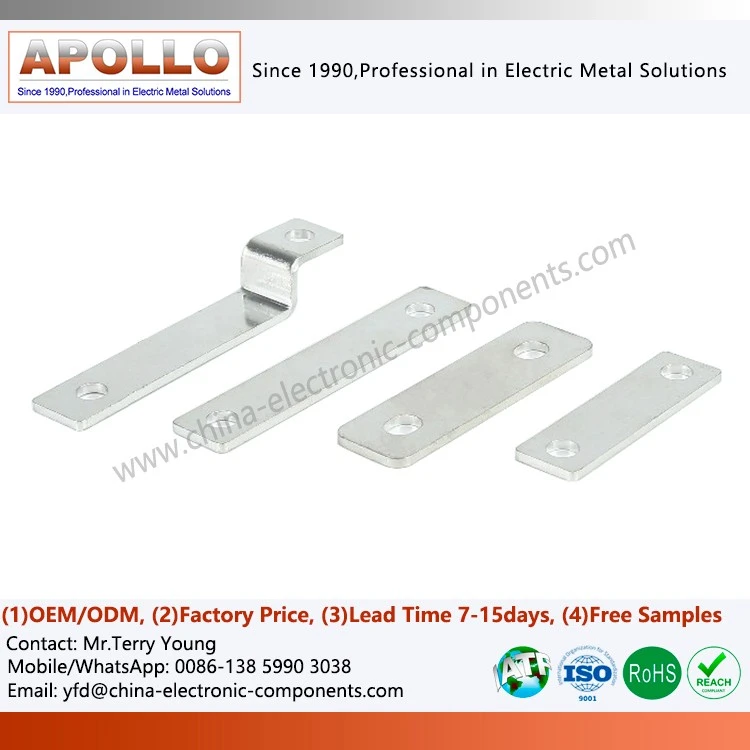

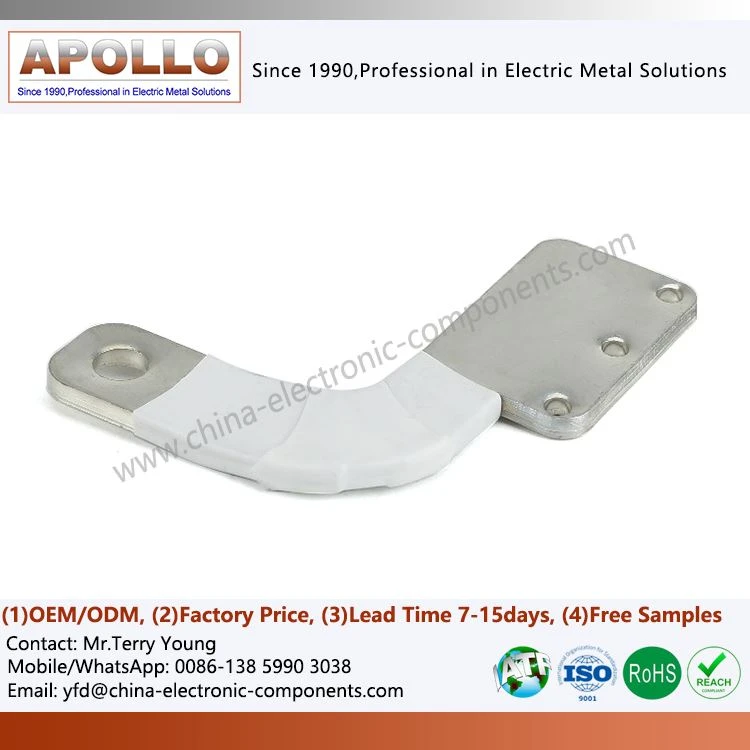

Hopeoitu kupariväyläpalkki
Tuotteen kuvaus
hopeoiduissa kuparisissa virtakiskoissa käytetään korkean{0}}puhdasta kuparia pohjamateriaalina, ja tasainen ja tiheä hopeakerros muodostuu tarkalla hopeapinnoitusprosessilla, joka parantaa virtakiskon pinnan johtavuutta, hapettumiskestävyyttä ja liitännän vakautta.
Se ei ainoastaan mahdollista korkean{0}}virransiirtoa, vaan sillä on myös ratkaiseva rooli kosketusvastuksen vähentämisessä, lämmönpoistotehokkuuden parantamisessa ja pitkän aikavälin luotettavuuden lisäämisessä-, joten se on välttämätön peruskomponentti nykyaikaisissa tehoelektroniikkajärjestelmissä.
Keskeisiä ominaisuuksia ovat:
Korkea johtavuus: Sekä hopea että kupari ovat korkeita johtimia, mikä johtaa erinomaiseen pintajohtavuuteen yhdistettynä.
Hapettumisenkestävyys ja vakaus: Pintahopeakerros voi estää hapettumisen pitkäksi aikaa, mikä varmistaa liitäntärajapinnan vakauden.
Soveltuu hitsaus- ja pulttiliitoksille: Hopea{0}}pinnoitettu pinta helpottaa luotettavien juotosliitosten ja vähävastuksen{1}}liitosten muodostusta.
Valmistusprosessi: Keskittyminen voimansiirtokomponenttien tarkkuusvalmistukseen
| Happi{0}}kuparittoman alustan esikäsittelyprosessi | Happettomia{0}}kupariharkkoja sulatetaan korkeissa lämpötiloissa ja niitä rullataan jatkuvasti väylän elektroniikan alustan muodostamiseksi. "Online-kaasunpoisto + tyhjiöhehkutus" -prosessi poistaa sisäiset epäpuhtaudet ja jännityksen substraatista, mikä parantaa johtavuutta ja sitkeyttä. Alustan pinnalle suoritetaan rasvanpoisto, peittaus ja elektrolyyttinen kiillotus oksidihilseen ja öljyn poistamiseksi, jolloin pinnan karheus Ra on pienempi tai yhtä suuri kuin 0,2 μm, jotta varmistetaan hopeapinnoituskerroksen tiukka tarttuvuus. |
| Tarkkuus hopeapinnoitusprosessi | Käytetään syanidihopeapinnoitus- tai syanidi{0}vapaa hopeapinnoitusprosesseja (valitaan ympäristövaatimusten mukaan). Pinnoitusliuoksen puhtautta valvotaan tiukasti, jotta vältetään epäpuhtaudet, jotka vaikuttavat hopeapinnoituskerroksen suorituskykyyn. Säätämällä parametreja, kuten virrantiheyttä ja galvanointilämpötilaa, varmistetaan tiheä, ei--huokoinen hopeapinnoituskerros. Hopeapinnoituksen jälkeen puhdistus-, passivointi- ja kuivausprosessit parantavat hopeapinnoituskerroksen vakautta ja korroosionkestävyyttä. Suuria-vaatimuksia koskevissa skenaarioissa voidaan käyttää kemiallista hopeapinnoitusta monimutkaisten sähkökiskorakenteiden tasaisen hopeoinnin saavuttamiseksi. |
| Muovaus- ja käsittelytekniikka | Asiakkaiden vaatimusten perusteella CNC-leikkauskoneita käytetään leikkaamaan tarkasti maadoituskiskon pituuden toleransseilla ±0,5 mm. Taivutukseen ja muotoiluun käytetään CNC-taivutuskoneita, joissa on pyöristetyt siirtymät mutkissa jännityksen keskittymisen ja johtavien kuolleiden kulmien välttämiseksi. Saumat on jyrsitty tarkasti-tasaisen ja tasaisen kosketuspinnan varmistamiseksi. Epäsäännöllisen muotoisille virtakiskoille käytetään meistin-puristusprosessia tarkan poikkileikkauksen-muodon varmistamiseksi, mikä mukautuu erikoislaitteiden asennusvaatimuksiin. |
| Valmiiden tuotteiden tarkastus- ja pakkaustekniikka | Valmiille tuotteille tehdään johtavuustesti pyörrevirtajohtavuusmittarilla, hopeapinnoitteen paksuustesti röntgenpinnoitteen paksuusmittarilla ja liitosten suorituskykytestaus kosketusresistanssimittarilla. Käytetään kosteuden--ja hapettumisen-kestäviä pakkausmateriaaleja. Yksittäiset virtakiskot on kääritty PE-kalvoon, ja erät on pakattu kosteudenpitäviin laatikoihin, joissa on sisäänrakennettu-kuivausaine kosteuden ja hapettumisen estämiseksi kuljetuksen aikana. Tuotteen testausraportit ja asennusohjeet toimitetaan helpottamaan projektin rakentamista ja hyväksymistä. |
Suunnitteluedut: Tehty järjestelmän suorituskykyä varten
Optimoitu geometria
Hopeoitujen-kuparisten virtakiskojemme geometria on suunniteltu sähköteknisten periaatteiden mukaan, mikä varmistaa tasaisen virran jakautumisen ja estää paikallisen ylikuumenemisen. Optimointi tietokoneavusteisen suunnittelun (CAD) ja elementtianalyysin (FEA) avulla varmistaa optimaalisen suorituskyvyn eri sovellusskenaarioissa.
Käyttöliittymän yhteensopivuussuunnittelu
Suurjännitekiskojen suunnittelussa huomioidaan täysin yhteensopivuus erilaisten sähkölaitteiden kanssa. Liitäntämitat ovat kansainvälisten standardien mukaisia, mikä varmistaa saumattoman integroinnin eri merkkien ja laitemallien kanssa, mikä vähentää asennuksen vaikeutta ja järjestelmäintegraatioriskejä.
Tulevaisuuden laajennettavissa oleva suunnittelu
Ottaen huomioon sähköjärjestelmien teknologinen kehitys, hopeoidut-cu-virtakiskomme on suunniteltu laajennusmahdollisuuksilla vastaamaan tulevaisuuden suurempien virrantiheyksien vaatimuksiin, mikä varmistaa asiakkaiden investointien pitkän aikavälin arvon.
Yksityiskohtien syvyys: Laatu paljastuu mikroskooppisissa yksityiskohdissa
Reunojen ja aukkojen pinnoitus
Erikoistyökalut ja virranjakorakenne takaavat tasaisen ja jatkuvan hopeakerroksen paksuuden, joka peittää sähköisen kuparikiskon poikkileikkauksen reunat, kulmat ja sisäseinät asennusreikien-suunnassa, mikä eliminoi kaikki "esi-pinnoitus" tai "puuttuvat" alueet.
01
Liitospintojen mikroskooppinen sileys
Avainliitospinnat jyrsitään tai vedetään tarkasti, jotta varmistetaan makroskooppinen sileys ja luodaan mikroskooppisia pintakuvioita, jotka edistävät läheistä kosketusta säilyttäen tämän ominaisuuden hopeapinnoituksen jälkeen.
02
Ruostumaton pakkaus ja merkintä
Antistaattisia ja rikittomia{0}}pakkausmateriaaleja (kuten tyhjiöpusseja ja korroosionestoaineita sisältävää paperia) käytetään estämään kontaminaatio kuljetuksen ja varastoinnin aikana. Lasermerkintä antaa selkeät, pysyvät virtakiskotiedot ja jäljitettävyyskoodit pinnoitusta vahingoittamatta.
03
Tiukka puhtauden valvonta
Lopulliset prosessit ja pakkaaminen suoritetaan puhtaassa ympäristössä sormenjälkien, pölyn ja muiden epäpuhtauksien välttämiseksi.sähköinen maadoituskiskotoimitetaan käyttövalmiina-käyttöön-.
04
Näytteiden ja raporttien täydellisyys
Lähetyksen mukana voidaan toimittaa materiaalitodistukset, pinnoitteen paksuustestiraportit (kuten röntgenfluoresenssin paksuusmittaukset) ja mittojen tarkastusraportit samalle materiaalierälle, mikä tarjoaa täydelliset todisteet asiakkaiden saapuvien materiaalien tarkastuksesta ja laadun jäljitettävyydestä.
05
